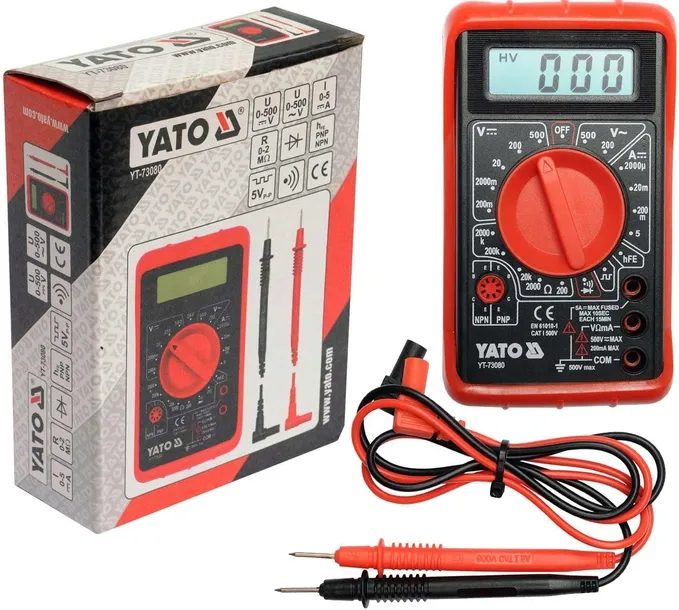

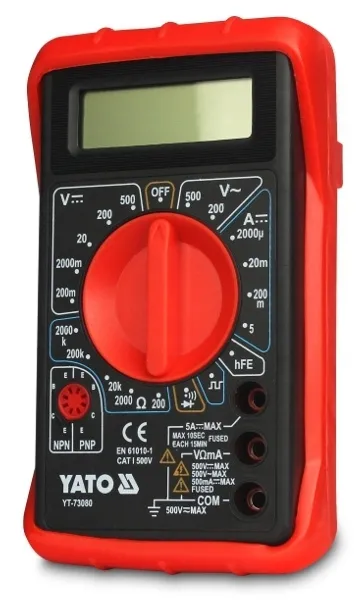

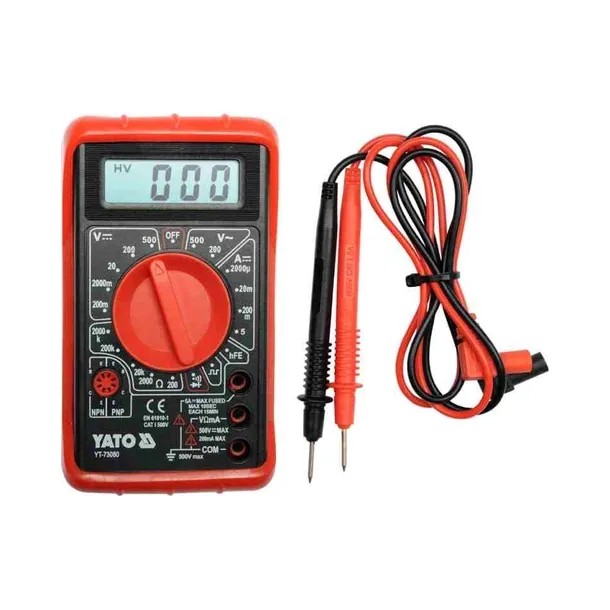

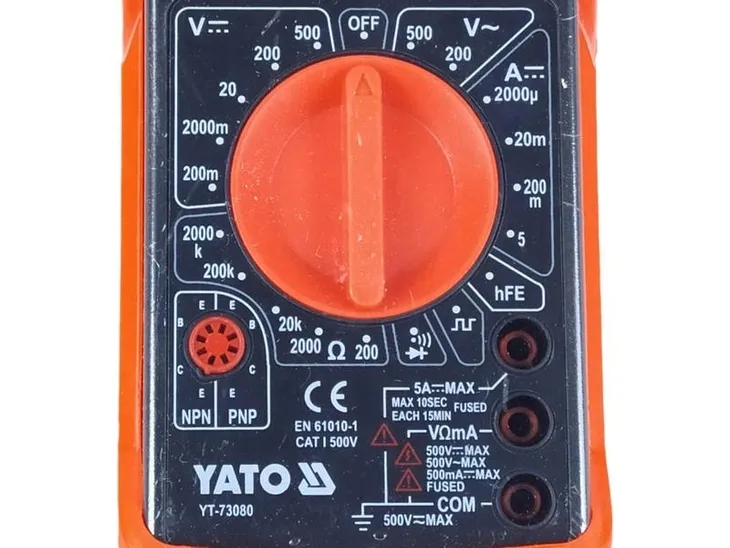

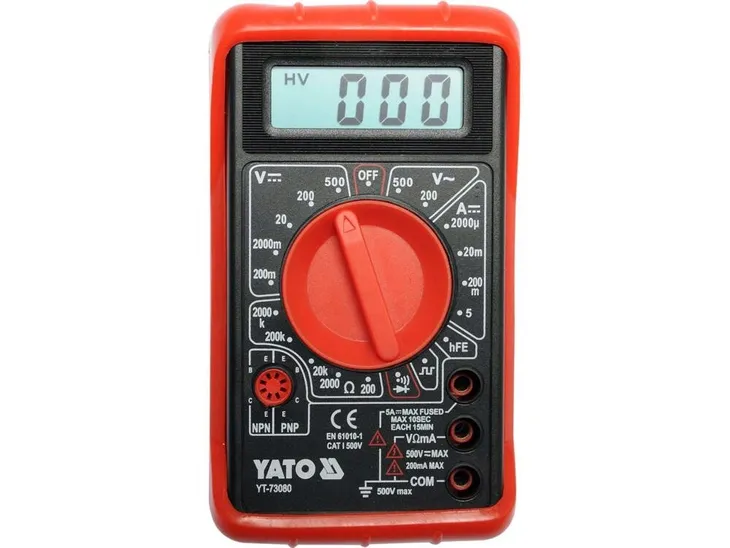

Miernik uniwersalny YT-73080 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.

PODSTAWOWE POMIARY

• pomiar napięcia przemiennego: A.C. 0-500V
• pomiar napięcia stałego: D.C. 0-500V
• pomiar natężenia prądu stałego: D.C. 0-5A
• pomiar rezystancji: 0-2MΩ
• test diody: IF 1mA, UR 3V
• test ciągłości obwodu: 0-30Ω

DODATKOWE POMIARY

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
• generator przebiegu prostokątnego: 5Vpp, 50Hz

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73080 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
• obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V

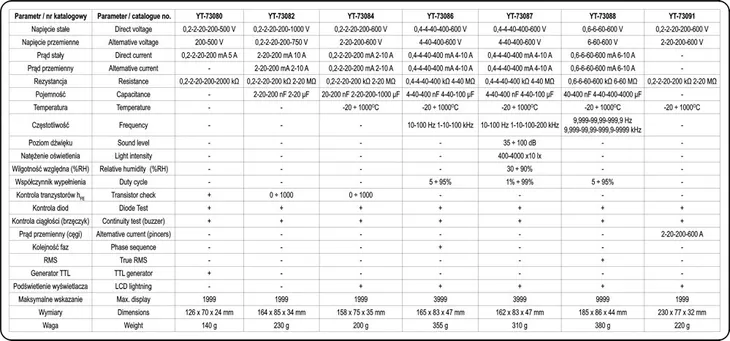

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73080 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

WBUDOWANE FUNKCJE

• Generator przebiegu - ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej o napięciu międzyszczytowym 5Vpp o częstotliwości około 50Hz. Sygnał można wykorzystać w technice audio np. w diagnostyce głośników
• DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30Ω (brak możliwości ustawienia miernika tylko na test diody)

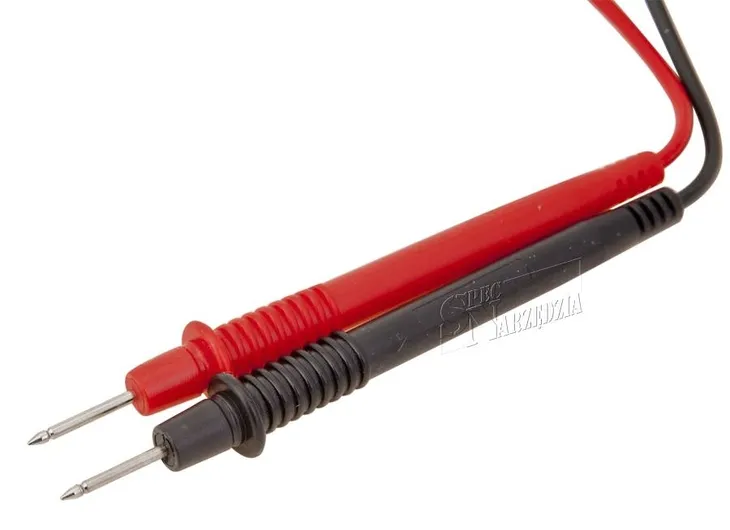

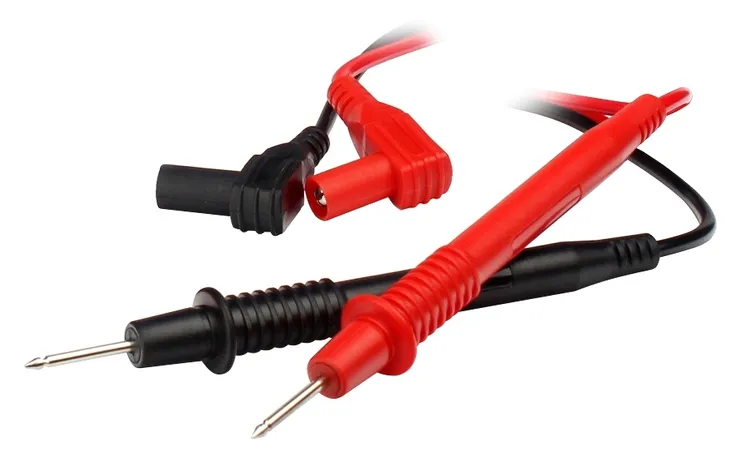

• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi

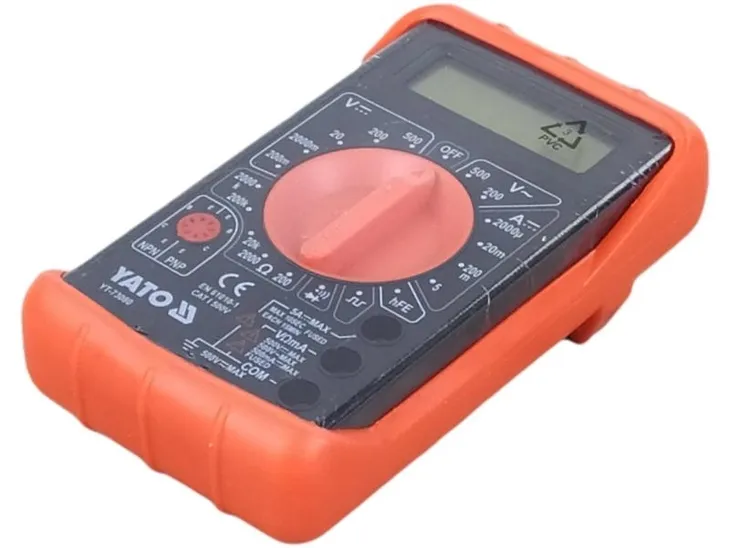

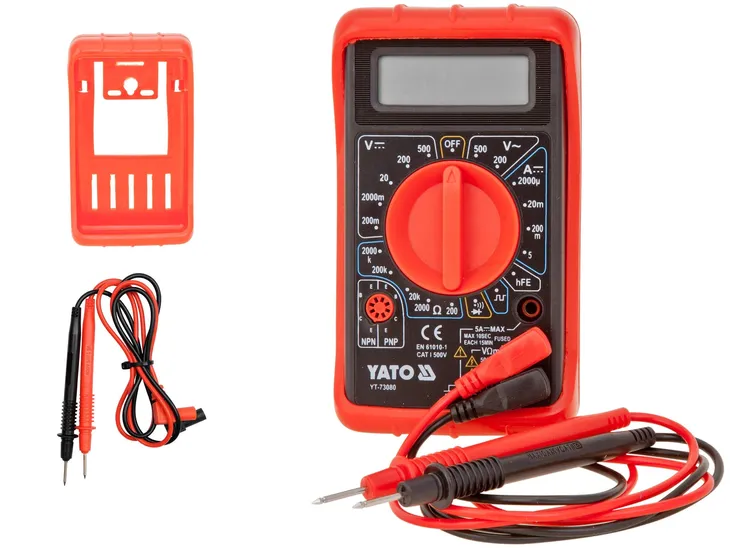

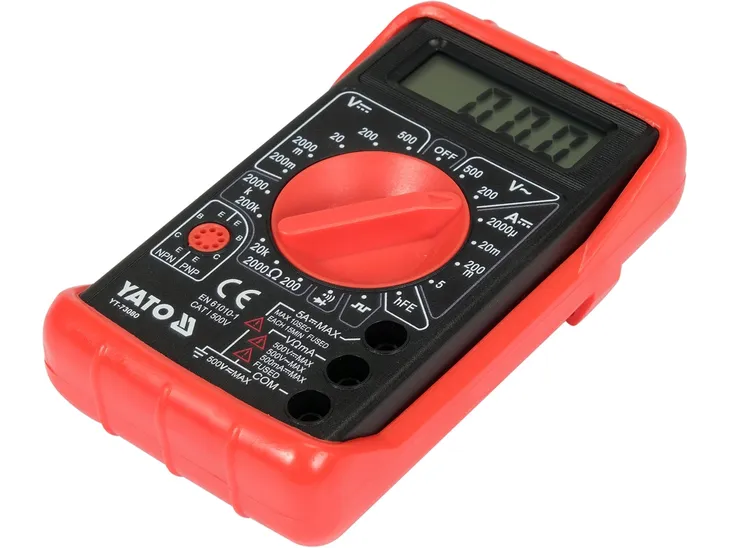

• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9V(6F22)

Dane techniczne:

• Numer indeksu: YT-73080
• Marka: Yato
• Waga brutto (kg): 0.2800
• Master Carton MC: 50
• Pal: 900
• Pomiar hFe tranzystora: TAK
• Pomiar napięcia przemiennego: 0-500V
• Pomiar napięcia stałego: 0-500V
• Pomiar rezystancji: 0-2MΩ
• Prąd stały: 0-5A
• Test ciągłości obwodu: TAK
• Test diody: TAK
