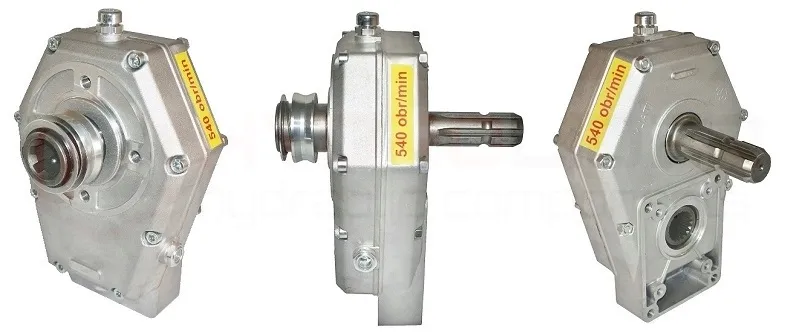

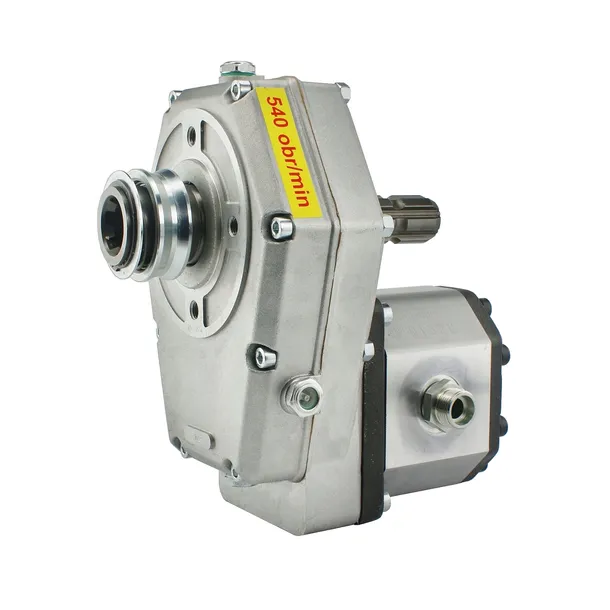

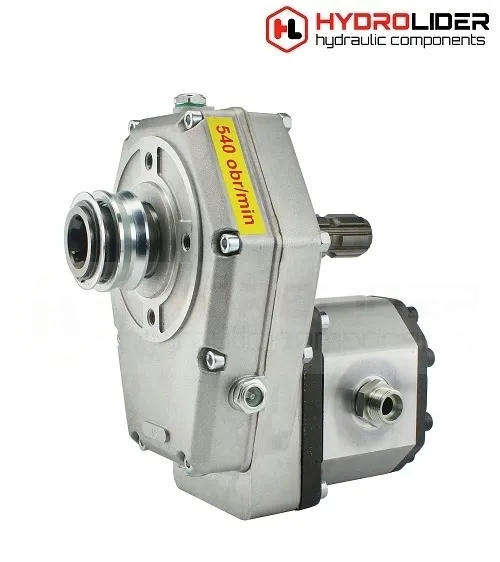

MULTIPLIKATOR Z POMPĄ HYDRAULICZNĄ

Skład zestawu:

• Multiplikator 1:3.8
• Pompa zębata 33 cm3
• Sprzęgło łączące
• Śruby i przyłącza

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.45.02.067

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Mocny i wydajny zestaw, idealnie nadaje się do małych i średnich maszyn leśnych, budowlanych i ciągników m. in C-330, C-360, C-385, ZETOR, MF i innych posiadających napęd z wałka WOM.

Stosowany wszędzie tam, gdzie oryginalna pompa hydrauliczna zamontowana w maszynie nie jest wystarczająco mocna i wydajna lub w przypadku gdy potrzebny jest dodatkowy, nowy układ hydrauliczny potrzebny do sterowania nowo zainstalowanym sprzętem.

Dane techniczne zestawu:

Przekładnia montowana jest na wałek WOM za pomocą zatrzasku, rozwiązanie to powoduje, że można ją dość szybko zamontować lub zdemontować w przypadku gdy okaże się, że jest nam potrzebny WOM do innej maszyny.

Konstrukcja przekładni oraz dodatkowy wałek pozwala jednocześnie korzystać z bardzo wydajnej pompy, oraz umożliwia swobodne podłączenie wałka przekaźnika do napędu maszyn rolniczych.

Wydajność zestawu:

Wydajność zależy od obrotów wałka WOM, do którego zestaw jest podpięty. Im wyższe obroty na WOM, tym bardziej wydajna jest pompa.

Wydajność zestawu w l/min względem obrotów na wałku WOM:

• 220obr/min na WOM wydajność 28L/min
• 320obr/min na WOM wydajność 40L/min
• 430obr/min na WOM wydajność 54L/min
• 540obr/min na WOM wydajność 67L/min

Wydajność zestawu w l/min względem obrotów silnika w ciągnikach C-330, C-360, C-385, ZETOR, MF 255 i pochodnych:

• 800obr/min na silniku wydajność 28L/min
• 1200obr/min na silniku wydajność 40L/min
• 1600obr/min na silniku wydajność 54L/min
• 2000obr/min na silniku wydajność 67L/min

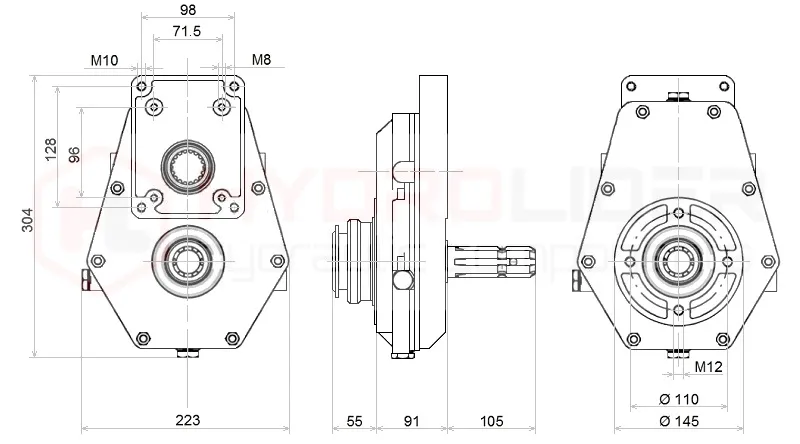

Dane techniczne przekładni:

• Wyjście dodatkowe na podłączenie wałka przekaźnika
• Możliwość podłączenia wałka przekaźnika o mocy do 460Nm
• Przełożenie: 1:3.8 Moc max: 20 kW
• Pasuje na typowy wałek WOM 1,3/8"
• Obroty na wałku WOM: max 540 obr/min
• Posiada wizjer do sprawdzenia poziomu oleju przekładniowego
• Możliwość pracy z pompami drugiej i trzeciej grupy
• Materiał: korpus - aluminium, koła zębate - stal

Wymaga zalania olejem przekładniowym.

Przy pierwszym użyciu, dla zwiększenia żywotności przekładni, zaleca się wymianę oleju po pierwszych 50 roboczogodzinach.

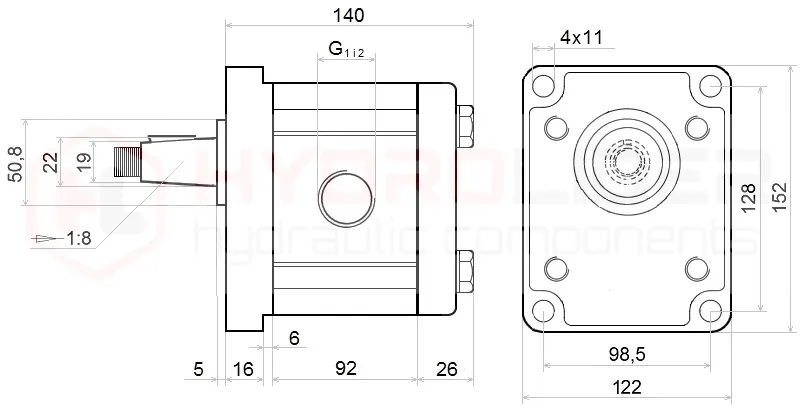

Dane techniczne pompy:

• Objętość geometryczna: 33 cm3/obr
• Kierunek obrotów: prawy
• Maksymalna prędkość obrotowa: 2500 obr/min
• Maksymalne ciśnienie w pracy ciągłej: do 25 MPa
• Porty: ssanie G1: BSP 1"; tłoczenie G2: BSP 3/4"
